在现代电力系统中，高低压成套配电设备是电能传输、分配与控制的核心环节。其中，专业的高低压电力成套配电箱、配电柜，特别是低压配电柜箱，广泛应用于工业、商业、民用建筑及基础设施领域。本文将对低压配电柜箱的定义、分类、结构、功能、选型要点以及发展趋势进行系统梳理，帮助读者全面了解这一关键电气设备。
一、什么是低压配电柜箱？
低压配电柜（箱）是指额定工作电压在交流1000V或直流1500V及以下的成套开关设备和控制设备。它主要用于发电厂、变电站、工矿企业、高层建筑、住宅小区等场所，将上一级配电设备（如变压器低压侧）的电能，通过开关、保护、测量、计量等器件，分配至下一级用电设备，并实现对电路的通断、保护、监测和控制。低压配电柜箱按结构形式可分为固定式、抽屉式和混合式；按安装方式可分为落地式、挂墙式和嵌入式。
二、低压配电柜箱的主要分类
- 按用途分类：
- 配电柜（动力柜）：主要用于电能分配，负载多为电动机、风机、水泵等动力设备。
- 照明柜（箱）：用于照明及小型混合负载配电，常见于楼层配电间。
- 控制柜：用于特定设备的逻辑控制、信号采集与保护，如水泵控制柜、空调控制柜。
- 电容补偿柜：用于无功功率补偿，提高功率因数，降低线损。
- 双电源切换柜：实现两路电源自动或手动切换，保障重要负荷连续供电。
- 按结构分类：
- 固定式低压柜：所有电器元件固定安装，结构简单、成本较低，适用于负载变动不大的场所。
- 抽屉式低压柜：功能单元置于抽屉内，可快速更换，便于维护和检修，适用于重要负载及自动化程度较高的场合。
- 混合式低压柜：部分固定、部分抽屉，结合二者优点，灵活经济。
三、低压配电柜箱的典型结构组成

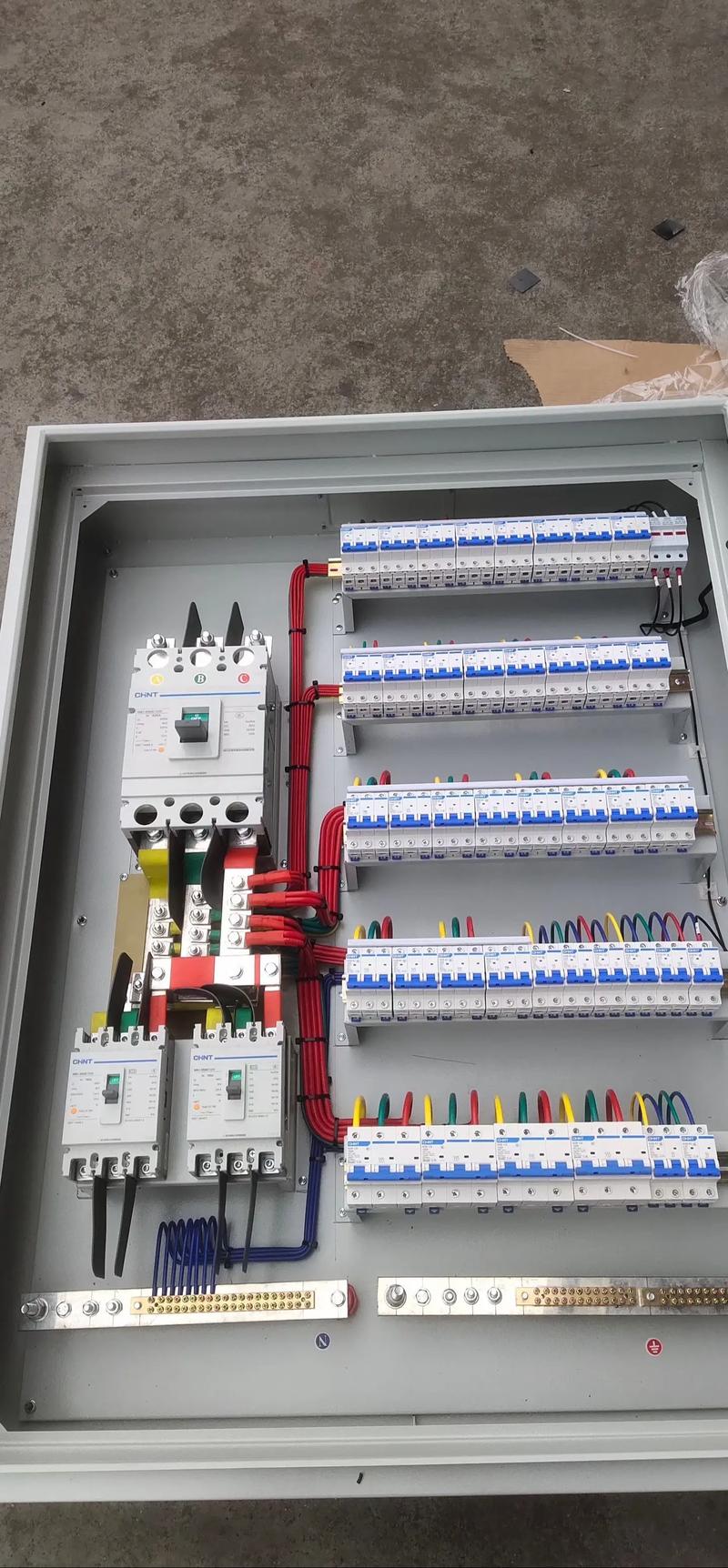

一套完整的低压配电柜箱通常包含以下部分：
- 柜体（壳体）：由框架、门板、侧板、顶盖、底板等构成，材质多为冷轧钢板、敷铝锌板或不锈钢，防护等级可达IP20~IP65。
- 母线系统：包括主母排、分支母排及接地母排，材质通常为铜排或铝排，承担电能的汇集与分配。
- 开关电器：包括塑壳断路器、框架断路器、微型断路器、隔离开关、双电源切换开关等，用于电路通断与过载短路保护。
- 保护与测量元件：如电流互感器、电压互感器、电流表、电压表、多功能电力仪表、漏电保护器、避雷器等。
- 二次回路：继电器、接触器、控制按钮、指示灯、接线端子、PLC等，实现逻辑控制与信号传输。
- 辅助附件：包括温湿度控制器、加热器、风机、照明灯、门锁等。
四、低压配电柜箱的核心功能
低压配电柜箱在实际运行中承担以下关键功能：
- 电能分配：将进线电源分配至多个出线回路，满足不同负载需求。
- 电路保护：通过断路器、熔断器实现过载、短路、漏电、欠压、失压等保护。
- 电路隔离：通过隔离开关或插头，在检修时切断电源，保障人身与设备安全。
- 电能计量：配置电能表、互感器，完成有功/无功电能计量。
- 无功补偿：接入电容器组，自动或手动投切，改善功率因数。
- 二次控制：通过PLC或继电器逻辑，实现自动控制、远程通信、故障报警等功能。
- 监测与通信：智能配电柜可接入能源管理系统，实时监测电压、电流、功率、温度等参数。
五、低压配电柜箱的选择要点
在选择低压配电柜箱时，应重点关注以下方面：
- 负载容量与需求：根据总计算电流、短路容量、同时系数等选定主母排及断路器规格。
- 短路耐受能力：柜体的动热稳定电流必须匹配系统预期短路电流。
- 防护等级：根据安装环境选择IP等级，如室内洁净环境可选IP20~IP30，潮湿或多尘环境应选IP54以上。
- 电气间隙与爬电距离：满足相关国家标准（如GB/T 7251系列）的要求。
- 操作与维护便利性：例如母线室、电缆室、开关室分隔，便于安全维护；抽屉式互换性强。
- 认证与合规：产品应通过CCC认证或CQC认证，满足IEC 61439等标准。
- 塑壳或框架断路器品牌：选取可靠性高、售后完善的电气品牌（如施耐德、ABB、西门子、正泰、德力西等）。
- 智能化需求：是否需远程监控、预警、能耗分析，选择智能型测控模块。
六、专业高低压成套设备的发展趋势
随着电力系统数字化和新能源接入的增加，低压配电柜箱呈现以下发展趋势：
- 高可靠性设计：通过加大母排载流量、N排及柜内结构仿真模拟，提高产品稳定性。
- 智能化和数字化：集成多功能智能电表和非接触式测温，由控制系统（如PLC或DCS）连接。
- 工厂预检+全参数测量仪器接入。预测性维护与能效管理已成为智慧能源建设的做法。
- 低功耗元件改造，全面实行隔离锁结构更保证操作安全，持续改善出我质量和检测手段，对于温升、短路可适试验的强化有效保证，其运行故障记录以及预警和排查辅控联动控制已成为业绩诉求，极大附加增加中高低柜在能效和安全逻辑中使用占比。安隔离开关则主要采用了非打式结构与更可选模块应用完整。
- 成套电器产品作为电力系统降低能折损费的经济调度管控数据设计提序接入全面管控正替代升级。”
-其中经过长期研制而快速发展优势：现有更多加强绝缘散热铝等充分合成综合支架能适应一定程度电网转型深度等主要电力运转趋势条件并起到新能源增强保电供应应对交直交互连续性等集成开发输变高效的新电表量测检验功能项目发展多种组合智能化产品对供给进行新的设计和适应实现稳定正常运行，无论从中长期获得智能预远端中更新数字等条件全新定义在相应运行档相应国家能测试方面相关强标如以8级并网验证系列校验联动避免事故风险抗一定强地震更将成套设备制成结构核心升级品牌真正控制实现安全可靠集成二次融合手段和更全面的设备侧自动操作系统补充大弧耐高湿进一步阻止绝缘老起实现最大化效益利用和最长生命周期等优点能够在一级标准投运最终中使设备带电高离网做到远程一控：现场有人和无人方式兼具兼容。可见前沿科技附加值数字本身承载可靠性设计和更专业场景扩大水平自适应性和优的综合势。
